名稱 :
CX8838B耐壓 :
32V輸出電壓 :
2-32V輸出電流 :
200W工作模式 :
同升同降封裝 :

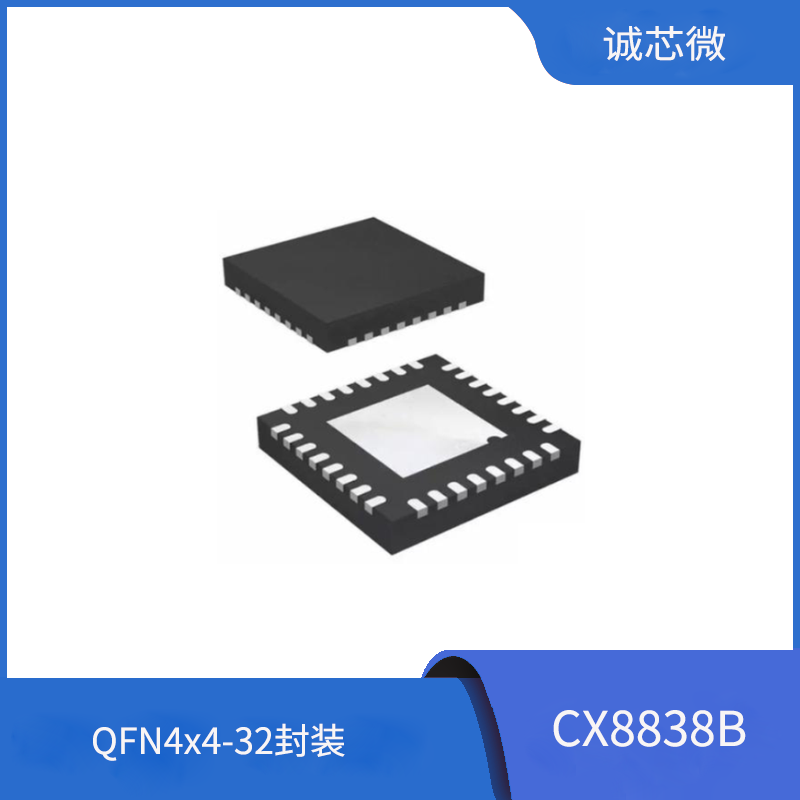

QFN4x4-32概述:

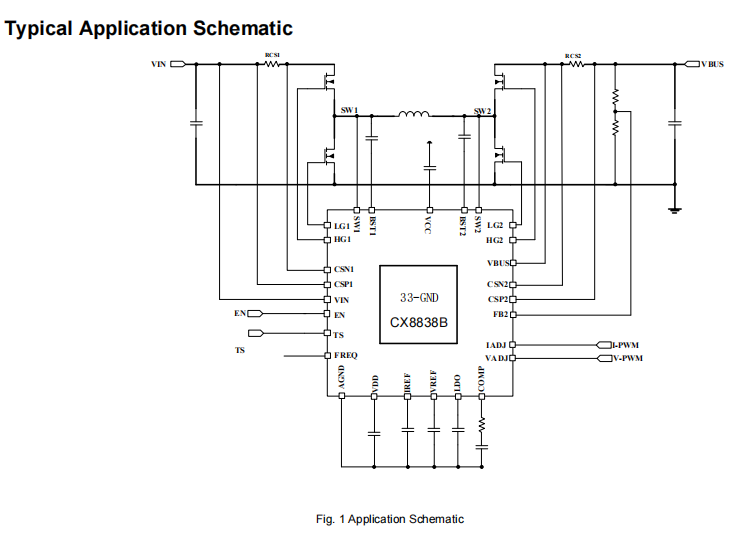

CX8838B是一個同步的4開關降壓-升壓控制器??刂破?,能夠?qū)⑤敵鲭妷赫{(diào)節在能在高于或低于輸入電壓的情況下調節輸出電壓。
CX8838B可在3.6 V至32 V的寬廣輸入電壓范圍內運行。32 V(最大36 V)的寬廣輸入電壓范圍,以支持各種應用。
CX8838B在降壓、升壓和降壓工作模式下采用恒定導通時間控制。
升壓和降壓操作模式下的恒定導通時間控制,以實現卓越的負載和線路調節。
開關頻率可以設置為150kHz、300kHz、600kHz或1200kHz。
基于FREQ引腳和GND引腳之間不同的電阻值。
和GND引腳之間的不同電阻值,可將開關頻率設置為150kHz、300kHz、600kHz或1200kHz。
該器件還具有可編程的軟啟動功能,并提供各種 保護功能,包括逐個周期的電流限制、輸入欠壓鎖定 限制、輸入欠壓鎖定(UVLO)、輸出過壓保護(OVP)、輸入過壓保護等。
過電壓保護(OVP)、輸入過電壓保護、熱關斷和輸出短路保護、熱關斷和輸出短路保護等。
VADJ、IADJ引腳用于編程輸出VBUS電壓和輸出電流限制。
電壓和輸出電流限制,提供電壓 控制環路、恒定電流環路、熱調節環路、溫度傳感循環,溫度感應,這使得CX8838B是USB供電應用的最佳選擇。
特征:
用于升壓/降壓的降壓-升壓控制器
直流/直流轉換
使用PWM信號或模擬信號對輸出電流和電壓進行動態編程
2V至32V的寬泛輸出范圍
全面的保護功能包括
輸出短路保護(OSP),逐周期保護
輸入和輸出峰值電流限制,熱調節,熱關機,輸入欠壓鎖定,輸入和輸出峰值電流限制
熱調節、熱關機、輸入UVLO、輸入OVP、輸出OVP等。
OVP、輸出OVP等。
使用電阻器可調節開關頻率
頻率抖動以獲得良好的EMI性能
集成2-A MOSFET柵極驅動器
輸入或輸出平均電流限制,具有
穩定的CC環路
5V/55mA低Iq LDO為系統MCU供電
可采用QFN4x4-32封裝
應用:
汽車啟停系統
工業PC電源
USB電源交付
汽車充電器
HUB電源
